Трубогибочный станок TAG PREP 24 — это самая большая и мощная машина в линейке высокопроизводительных станков TAG, предназначенная для сложных задач, таких как наружная и внутренняя фаска, торцевая обработка, зенкование, удаление сварных швов, J-образная подготовка и комбинированная фаска. Благодаря рабочему диапазону 6,89–23,62 дюйма (175–600 мм внутреннего диаметра) он работает со всеми типами стали и экзотическими сплавами, приводимый в действие сервоэлектрическим, пневматическим или гидравлическим приводом. Оснащенный храповым механизмом фиксации внутренних губок и храповой системой подачи фаски, он легко справляется с подготовкой толстых стенок. Станок может выполнять несколько операций одновременно благодаря многопозиционным держателям инструмента, оставаясь при этом легким, что делает его идеальным для работы на строительных площадках, морских платформах, атомных электростанциях и других высокоточных областях. Храповая система подачи и фиксации обеспечивает легкую настройку, точные результаты и исключительную эффективность в сложных условиях.
Машина для снятия фаски с труб PREP 24
ДИАПАЗОН: 6,89" – 23,62" (внутренний диаметр) / 175 – 600 мм (внутренний диаметр)
Мобильная навигация
| Описание | Пневматический | Сервоэлектрика | Сервопривод с автоматической подачей | Гидравлический |

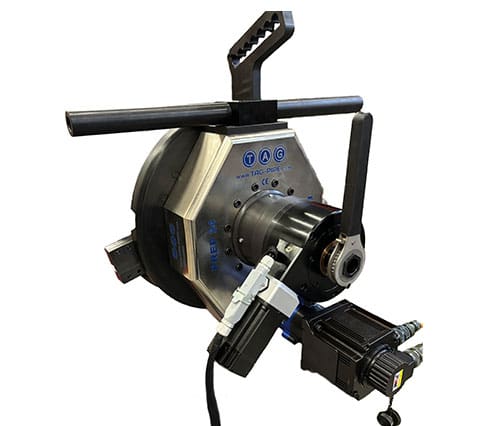

| Номер детали | TP24P | TP24SE110 / TP24SE220 | TP24SE110AF / TP24SE220AF | TP24H |
| Диапазон диаметров труб (внутренний диаметр) | 175–600 мм / 6,89–23,62 дюйма | 175–600 мм / 6,89–23,62 дюйма | 175–600 мм / 6,89–23,62 дюйма | 175–600 мм / 6,89–23,62 дюйма |
| Рабочий диапазон (внешний диаметр) | 180–604 мм / 7–24 дюйма | 180–604 мм / 7–24 дюйма | 180–604 мм / 7–24 дюйма | 180–604 мм / 7–24 дюйма |
| Холостой ход | 2–9 об/мин | 2–9 об/мин | 2–9 об/мин | 2–14 об/мин |
| Длина осевой подачи | 60 мм / 2,4 дюйма | 60 мм / 2,4 дюйма | 60 мм / 2,4 дюйма | 60 мм / 2,4 дюйма |
| Максимальная рабочая температура | 55 °C | 60 °C | 60 °C | 60 °C |
| Максимальная мощность излучения | 75 дБ | 45 дБ | 45 дБ | 55 дБ |

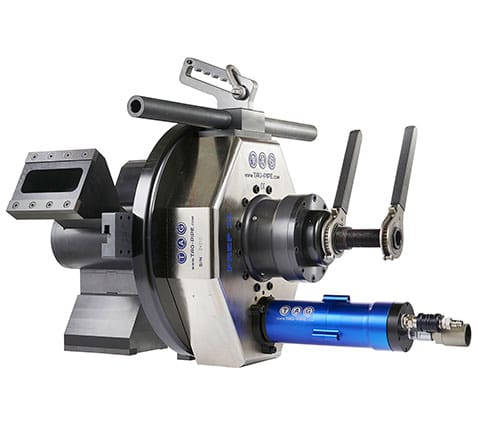

| Мощность пневматического двигателя | 3,5 л.с. | н/д | н/д | 5,4 л.с. |
| Поток, потребляющий воздух | 90 куб. футов в минуту / 2500 л/мин | н/д | н/д | н/д |
| Рабочее давление воздуха | 90 psi / 6,5 бар | н/д | н/д | н/д |
| Подключение воздушного шланга | 3/4″ | н/д | н/д | н/д |

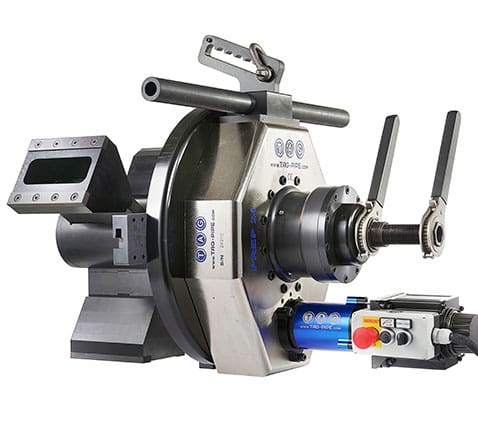

| Мощность сервоэлектродвигателя | н/д | 1,5 кВт | 1,5 кВт | н/д |
| Напряжение | н/д | 110 или 220 вольт | 110 или 220 вольт | см. гидравлический агрегат |
| Частота | н/д | 50 / 60 Гц | 50 / 60 Гц | см. гидравлический агрегат |
| Пульт дистанционного управления | Нет | Да | Да | Да |
| Вперед / Назад | Нет | Да | Да | Да |
| Вес единицы продукции | 214 кг / 471 фунт | 216 кг / 476 фунтов | 216 кг / 476 фунтов | 210 кг / 462 фунтов |
| Габаритные размеры упаковки: Д × Ш × В | 1200 × 840 × 910 мм / 47,2 × 33 × 35,8 дюйма | 1200 × 840 × 910 мм / 47,2 × 33 × 35,8 дюйма | 1200 × 840 × 910 мм / 47,2 × 33 × 35,8 дюйма | 1200 × 840 × 910 мм / 47,2 × 33 × 35,8 дюйма |
| Вес упаковки | 412 кг / 908 фунтов | 424 кг / 935 фунтов | 424 кг / 935 фунтов | 408 кг / 900 фунтов |
| Политика нашей группы компаний заключается в постоянном совершенствовании. Информация о продуктах и таблицах данных может изменяться и отличаться от представленной на иллюстрациях. | ||||
Трубогибочный станок TAG PREP 24 — это самая большая машина в линейке высокопроизводительного оборудования TAG для снятия фаски со труб среднего и большого диаметра.
ВЫСОКАЯ ПРОИЗВОДИТЕЛЬНОСТЬ:
Двигатель мощностью 3,5 л.с.: Оснащен мощным пневматическим двигателем, доступны сервоэлектрические (110 В или 220 В) и гидравлические варианты, обеспечивающие непревзойденную мощность для сложных задач, таких как снятие фаски с труб, комбинированное снятие фаски и торцевая обработка.
Применение в тяжелых условиях: Способен выполнять снятие фаски, торцевую обработку, зенковку, комбинированное снятие фаски, удаление сварных швов и J-образную подготовку с высочайшей точностью и мощностью.
6-точечная фиксация зажимных губок: Широкие зажимные губки обеспечивают превосходное усилие зажима для обработки без вибраций, гарантируя стабильную работу даже при выполнении тяжелых работ.
Прочные держатели инструментов: Закаленные держатели инструментов обеспечивают точность и долговечность, рассчитаны на интенсивное использование.
УНИВЕРСАЛЬНОСТЬ:
Широкий диапазон рабочих параметров: подходит для труб с внутренним диаметром от 6,9 дюймов до внешнего диаметра 24 дюймов, что делает его пригодным для широкого спектра применений, включая сложную обработку кромок, торцевую обработку и зенковку.
Многопозиционные держатели инструментов: позволяют одновременно удерживать до 4 инструментов для подготовки заготовок, зенкования и торцевой обработки, повышая эффективность и гибкость.
Совместимость с материалами: Подходит для обработки различных материалов, включая сталь, нержавеющую сталь и экзотические сплавы, что делает его пригодным для наружной и внутренней снятия фаски, торцевой обработки, зенковки, удаления сварных швов, подготовки J-образных профилей и комбинированной снятия фаски.

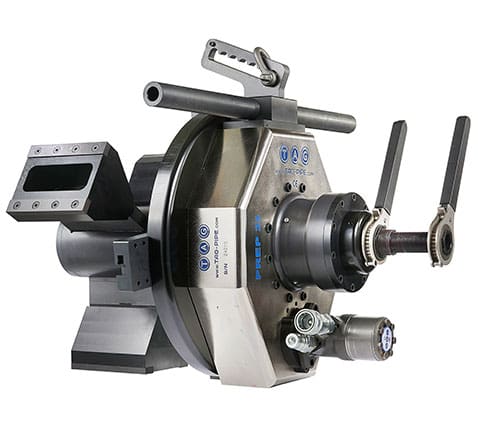

Варианты силового привода: Доступны модели с пневматическим (3,5 л.с.), сервоэлектрическим (110 В или 220 В) и гидравлическим приводом, что обеспечивает гибкость для различных требований строительной площадки.
Широкий выбор оснастки: Поддерживает как стандартную, так и нестандартную оснастку для выполнения самых разнообразных операций механической обработки, включая специализированные задачи, такие как комбинированная снятие фаски и торцевая обработка.
НАДЕЖНОСТЬ:

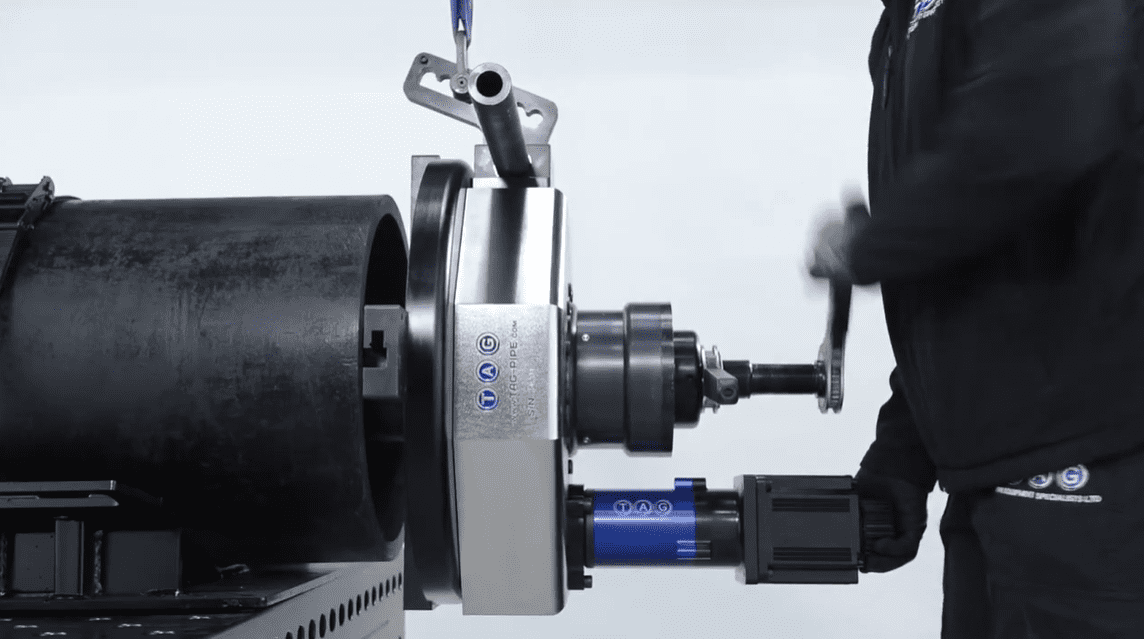

Система подачи и фиксации с храповым механизмом: обеспечивает стабильную и точную работу с минимальными усилиями. Подходит для труб диаметром от 7 до 24 дюймов (внутренний диаметр), что позволяет использовать его для широкого спектра задач по снятию фаски, зенковке и торцевой обработке в различных отраслях промышленности.
Компактный и легкий: несмотря на прочную конструкцию, трубогибочный станок Prep 24 разработан для удобной транспортировки и установки, что делает его отличным выбором для полевых работ.
Прочная конструкция: создана для того, чтобы выдерживать нагрузки непрерывной обработки, день за днем, в сложных условиях.
