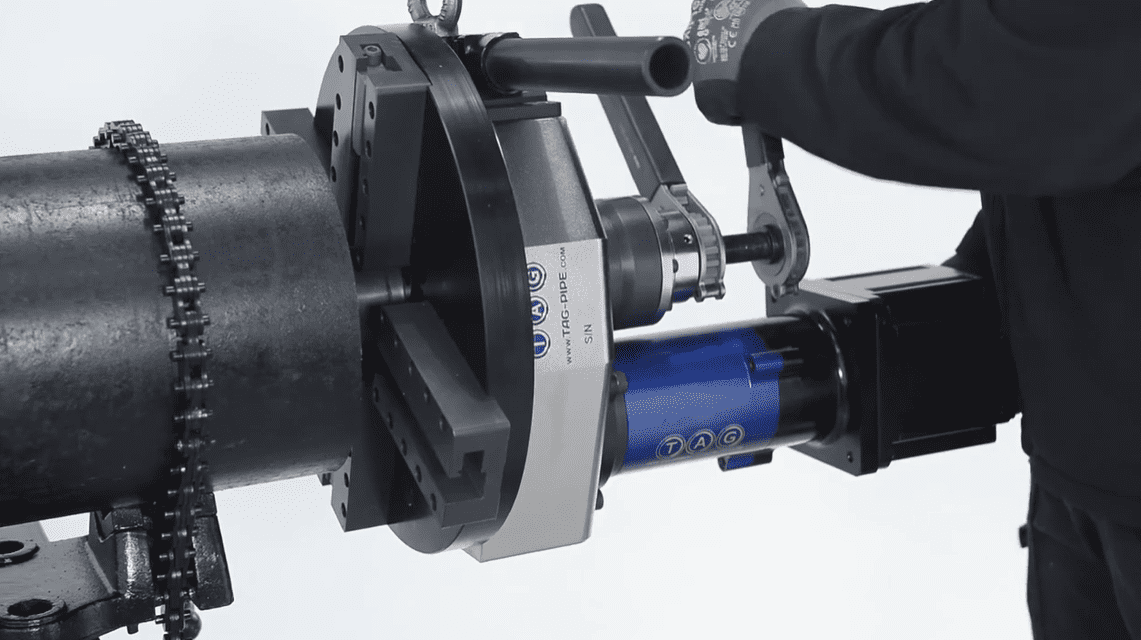

Станок для снятия фаски с труб TAG PREP 16 — это мощная машина, предназначенная для снятия фаски с труб среднего и большого диаметра, способная выполнять наружную/внутреннюю фаску, торцевую обработку, зенковку, удаление сварных швов, J-образную подготовку и комбинированную фаску. Он работает со сталью и экзотическими сплавами, с возможностью выбора сервоэлектрического, пневматического или гидравлического привода. Оснащенный храповым механизмом фиксации внутренних губок и контролем подачи фаски, он работает в диапазоне 2,8–15,74 дюйма (72–400 мм). Благодаря многопозиционным держателям инструмента, он позволяет выполнять несколько операций одновременно. Несмотря на свою мощность, легкий PREP 16 идеально подходит для точных работ на строительных площадках, морских платформах и атомных электростанциях.
Машина для снятия фаски с труб PREP 16
Диапазон диаметров: 2,8–15,74 дюйма / 72–400 мм
Мобильная навигация
| Описание | Пневматический | Сервоэлектрика | Сервопривод с автоматической подачей | Гидравлический |
| Номер детали | TP16P | TP16SE110 / TP16SE220 | TP16SE110AF / TP16SE220AF | TP16H |
| Диапазон длины фиксирующей трубки (внутренний/внутренний диаметр) | 72 – 400 мм / 2,8 – 15,75″ | 72 – 400 мм / 2,8 – 15,75″ | 72 – 400 мм / 2,8 – 15,75″ | 72 – 400 мм / 2,8 – 15,75″ |
| Рабочий диапазон (вне/вне) | 72 – 406 мм / 3 – 16″ | 72 – 406 мм / 3 – 16″ | 72 – 406 мм / 3 – 16″ | 72 – 406 мм / 3 – 16″ |
| Холостой ход | 5–18 об/мин | 1–18 об/мин | 1–18 об/мин | 1–26 об/мин |
| Длина осевой подачи | 50 мм / «2» | 50 мм / «2» | 50 мм / «2» | 50 мм / «2» |
| Максимальная рабочая температура | 55 °C | 60 °C | 60 °C | 60 °C |
| Максимальная мощность излучения | 75 дБ | 45 дБ | 45 дБ | 55 дБ |
| Мощность пневматического двигателя | 3,5 л.с. | н/д | н/д | 5,4 л.с. |
| Поток, потребляющий воздух | 90 куб. футов в минуту / 2500 л/мин | н/д | н/д | н/д |
| Рабочее давление воздуха | 90 psi / 6,5 бар | н/д | н/д | н/д |
| Подключение воздушного шланга | 3/4″ | н/д | н/д | н/д |
| Мощность сервоэлектродвигателя | н/д | 1,5 кВт | 1,5 кВт | н/д |
| Напряжение | н/д | 110 или 220 вольт | 110 или 220 вольт | см. гидравлический агрегат |
| Частота | н/д | 50 / 60 Гц | 50 / 60 Гц | см. гидравлический агрегат |
| Пульт дистанционного управления | Нет | Да | Да | Да |
| Вперед / Назад | Нет | Да | Да | Да |
| Вес единицы продукции | 43 кг / 95 фунтов | 44 кг / 97 фунтов | 44 кг / 97 фунтов | 41 кг / 90 фунтов |
| Габаритные размеры упаковки: Д × Ш × В | 860 x 570 x 530 мм / 33,8 x 22,4 x 20,9″ |
860 x 570 x 530 мм / 33,8 x 22,4 x 20,9″ |
860 x 570 x 530 мм / 33,8 x 22,4 x 20,9″ |
860 x 570 x 530 мм / 33,8 x 22,4 x 20,9″ |
| Вес упаковки | 128 кг / 282 фунта | 140 кг / 305 фунтов | 140 кг / 305 фунтов | 125 кг / 275 фунтов |
| Политика нашей группы компаний заключается в постоянном совершенствовании. Информация о продуктах и таблицах данных может изменяться и отличаться от представленной на иллюстрациях. | ||||
Станок для снятия фаски с труб TAG PREP 16 — это высокопроизводительная машина, предназначенная для снятия фаски с труб среднего и большого диаметра, обеспечивающая исключительную универсальность и надежность в сложных условиях эксплуатации.
ВЫСОКАЯ ПРОИЗВОДИТЕЛЬНОСТЬ
Мощный двигатель мощностью 3,5 л.с.: обеспечивает скорость и крутящий момент, необходимые для работы с трубами с толстыми стенками из углеродистой, хромомолибденовой или нержавеющей стали.
Работа без затягивания болтов: надежно фиксирует машину в трубе, обеспечивая легкую работу без необходимости дополнительного ограничения крутящего момента.
Высокопрочные конические роликовые подшипники: обеспечивают жесткую и плавную работу, повышая производительность станка при снятии фаски, торцевой обработке и зенковке труб.
Универсальный держатель инструмента: вмещает широкий спектр инструментов, позволяя станку выполнять до четырех операций одновременно. Эта универсальность позволяет выполнять множество задач, таких как снятие фаски, комбинированная фаска и зенкование, используя как быстрорежущие стальные, так и сменные твердосплавные инструменты для повышения производительности и точности.
Широкий диапазон рабочих параметров: позволяет выполнять любые виды обработки фаски в диапазоне от 2,8 до 15,74 дюймов, обеспечивая гибкость при работе с трубами различных диаметров.
Вместительные держатели инструмента: Оснащены до 4 прочными закаленными многопозиционными держателями инструмента, позволяющими одновременно выполнять J-образную подготовку, зенковку и торцевую обработку для максимальной эффективности при подготовке торцов труб.
УНИВЕРСАЛЬНОСТЬ
Совместимость с материалами: Подходит для работы с различными материалами, включая сталь, нержавеющую сталь и экзотические сплавы, что делает его пригодным для подготовки труб, подготовки трубопроводов, снятия фаски с отводов, торцевой обработки и комбинированной снятия фаски.
Портативная конструкция: Благодаря своим надежным возможностям и легкой конструкции, PREP 16 идеально подходит для использования на объектах, в морских условиях и на атомных электростанциях, обеспечивая мобильность, необходимую для подготовки торцов труб в удаленных или ограниченных пространствах.
Варианты силового привода: Доступны модели с пневматическим, сервоэлектрическим и гидравлическим приводом, что обеспечивает гибкость при выполнении различных работ по подготовке сварных швов.
НАДЕЖНОСТЬ
Самоцентрирующаяся 3-опорная клиновая система: обеспечивает точное выравнивание и обработку труб, снижая утомляемость оператора и сохраняя точность при всех операциях снятия фаски и зенковки.
Удобство в обращении: Оснащен храповым механизмом фиксации внутренних губок и храповым механизмом регулировки угла наклона, что обеспечивает плавную работу и легкость обработки тяжелых стеновых материалов с минимальной утомляемостью оператора.
Быстрая смена инструментов: встроенная система клиньев и стандартные установочные винты упрощают замену ножек и установку насадок.
Коррозионностойкое покрытие: защищает внешние компоненты от воздействия погодных условий, продлевая срок службы машины в сложных условиях эксплуатации.
Инструмент TAG PREP 16 обеспечивает высокую производительность, универсальную функциональность и надежную точность для профессионалов, работающих над проектами по снятию фаски с труб, обработке трубных кромок и подготовке концов труб. Он предлагает идеальный баланс высокой производительности и легкой мобильности для сложных условий эксплуатации.
