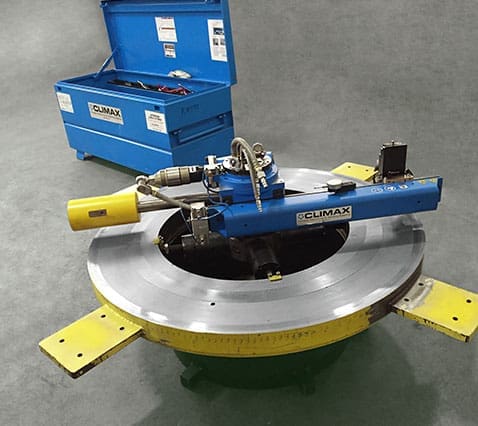

FF6300 — станок для торцевой обработки фланцев

Станок для обработки фланцев CLIMAX FF6300 сочетает в себе производительность, универсальность и безопасность, обеспечивая высокомоментную обработку фланцев для сложных задач механической обработки на месте. Разработанный для быстрой обработки фланцев и ремонта уплотнительных и подшипниковых поверхностей, FF6300 представляет собой эффективное и экономичное решение, которое помогает минимизировать время простоя, сохраняя при этом точность результатов обработки.

Этот универсальный станок для обработки торцов фланцев может быть сконфигурирован для обработки внутренних, внешних или поверхностных поверхностей, с быстрой и простой сменой конфигурации для поддержки широкого спектра обрабатывающих задач. Благодаря диапазону диаметров обработки от 11,8 до 60 дюймов (от 299,7 до 1524,0 мм), FF6300 легко адаптируется к различным размерам фланцев, обеспечивая безопасную и контролируемую работу в полевых условиях.

Мобильная навигация

ВОЗМОЖНОСТИ ОБРАБОТКИ ПО ИДЕНТИФИКАТОРАМ

ОПИСАНИЕ ГИДРАВЛИКА ПНЕВМАТИЧЕСКИЙ
Диапазон установки идентификатора 11,8–57,5″ / 299,7–1 460,5 мм 11,8–57,5″ / 299,7–1 460,5 мм
Диапазон диаметров лицевой поверхности идентификатора 11,8–60″ / 299,7–1 524,0 мм 11,8–60″ / 299,7–1 524,0 мм
Минимальный диаметр поворота (с загрузочным бункером на кронштейне) 39,4″ / 1 000,8 мм 39,4″ / 1 000,8 мм
Глубина зажима ID — одноплоскостная 3,5 ± 0,25″ / 88,9 ± 6,4 мм 3,5 ± 0,25″ / 88,9 ± 6,4 мм
Глубина зажима ID — поверхностный монтаж 0″ / 0 мм 0″ / 0 мм

ВОЗМОЖНОСТИ ОБРАБОТКИ С ВНЕШНИМ ДИАМЕТРОМ

ОПИСАНИЕ ГИДРАВЛИКА ПНЕВМАТИЧЕСКИЙ
Диапазон установки OD (дополнительный комплект зажимов) 38,1–63,8″ / 967,7–1 620,5 мм 38,1–63,8″ / 967,7–1 620,5 мм
Диапазон диаметров торцевой поверхности 8,5–60″ / 215,9–1 524,0 мм 8,5–60″ / 215,9–1 524,0 мм

ХОД И РЕГУЛИРОВКА ИНСТРУМЕНТА

ОПИСАНИЕ ГИДРАВЛИКА ПНЕВМАТИЧЕСКИЙ
Радиальный ход суппорта инструмента (макс.) 21,2 дюйма / 538,5 мм 21,2 дюйма / 538,5 мм
Осевой ход инструментальной головки 4 дюйма / 101,6 мм 4 дюйма / 101,6 мм
Ход выравнивающей лапки ± 0,25″ / ± 6,4 мм ± 0,25″ / ± 6,4 мм
Ход радиальной регулировки опорной стойки 2,5 дюйма / 63,5 мм 2,5 дюйма / 63,5 мм

СИСТЕМА ВРАЩАТЕЛЬНОГО ПРИВОДА

ОПИСАНИЕ ГИДРАВЛИКА ПНЕВМАТИЧЕСКИЙ
Тип привода Гидравлический привод с коническим приводом Пневматический привод с конусным механизмом
Червячный редуктор 10:01 10:01
Скорость вращения рычага 3,5–37 об/мин (двигатель объемом 6,2 куб. дюймов / 101,6 см³
при расходе 10 гал/мин / 37,9 л/мин)
7–37 об/мин
Требования к входной мощности 1 200 psi при расходе 10 галлонов в минуту / 8 273 кПа при расходе 37,9 л/мин 90 psi при 65 куб. футов/мин / 620 кПа при 1,84 м³/мин

СИСТЕМА ПОДАЧИ ВОЗДУХА

ОПИСАНИЕ ГИДРАВЛИКА ПНЕВМАТИЧЕСКИЙ

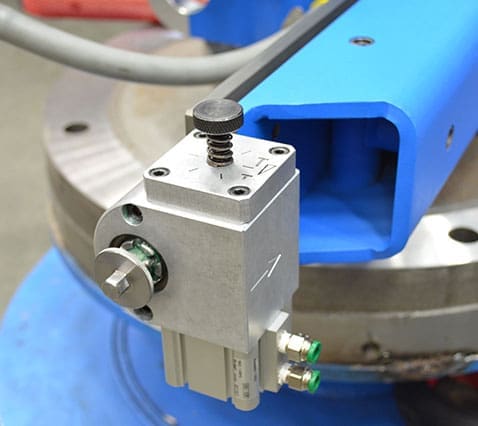

Тип привода Пневматический механизм подачи, приводимый в действие вращением машины; дистанционное управление включением/выключением подачи посредством подачи сжатого воздуха Пневматический механизм подачи, приводимый в действие вращением машины; дистанционное управление включением/выключением подачи посредством подачи сжатого воздуха
Требования к питанию 90 psi при расходе 1 куб. фут/мин / 620 кПа при расходе 0,028 м³/мин 90 psi при расходе 1 куб. фут/мин / 620 кПа при расходе 0,028 м³/мин
Скорость подачи 0,02–0,035″/об. / 0,08–0,89 мм/об. 0,02–0,035″/об. / 0,08–0,89 мм/об.

ПОВЫШЕННАЯ ЭФФЕКТИВНОСТЬ И ОПЕРАЦИОННАЯ ГИБКОСТЬ

Расширенный диапазон обработки, от 12 до 60 дюймов (304–1524 мм), обеспечивает большую гибкость — один станок для множества применений.

Регулировка скорости подачи позволяет операторам легко настраивать скорость подачи режущего инструмента.

Доступны конфигурации для внутреннего, наружного или поверхностного монтажа, предназначенные для различных видов механической обработки, с быстрой и простой сменой конфигурации.

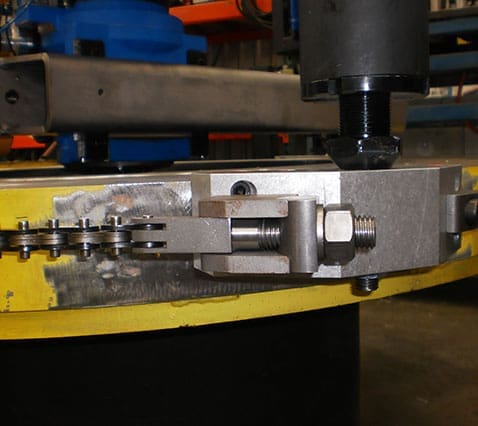

Зажимной узел с цепным креплением надежно фиксирует конструкции с внешним креплением, исключая необходимость сварки для монтажа.

Инструментальная головка и фреза вращаются на 360˚, что позволяет обрабатывать и позиционировать инструмент под углом. Это обеспечивает гибкость при выполнении различных видов резки, включая снятие фасок, создание канавок для уплотнительных колец, колец для линз и других угловатых поверхностей.

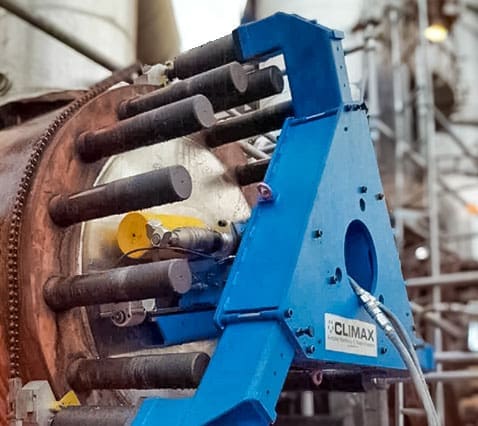

Возможность крепления с обратной стороны обеспечивает еще большую гибкость при механической обработке трубных решеток теплообменников и других изделий.

Модульная конструкция и меньший общий вес делают установку, транспортировку и хранение быстрыми и простыми.

Гидравлический или пневматический привод обеспечивают гибкость при работе в различных условиях.

Прочная конструкция для мощной и точной обработки.

Подшипники повышенной прочности обеспечивают жесткую работу и надежные результаты, даже при использовании отверстий под болты.

Система зажима с регулировочными ножками обеспечивает быструю и легкую установку.

Модульный патрон может устанавливаться отдельно от корпуса станка, что делает точную настройку быстрой и простой.

Червячная передача обеспечивает плавную работу и минимальный люфт даже при прерывистой резке. Высокий крутящий момент позволяет увеличить скорость съема металла.

СНИЖЕНИЕ РИСКА ДЛЯ ОПЕРАТОРОВ

Дистанционное управление системой подачи позволяет операторам держать руки подальше от движущихся частей.

Наличие нескольких точек подъема для перемещения оборудования во всех положениях упрощает задачи балансировки и такелажа, обеспечивая легкое позиционирование машины.

Изображение товара

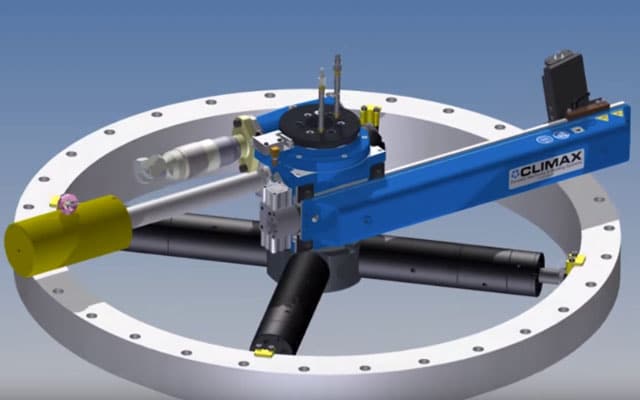

Анимация торцевой поверхности фланца FF6300
Изображение товара
Настройка и выравнивание фрезерного станка для фланцев FF6300: вопросы и ответы в прямом эфире.
Изображение товара

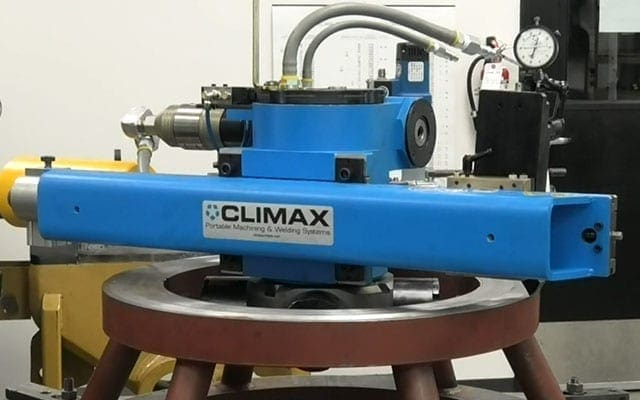

Работа станка для обработки фланцев FF6300: вопросы и ответы в прямом эфире.
