Maszyna typu „clamshell” z dzieloną ramą o rozpiętości od 48" do 120"

Średnica zewnętrzna 48" – 120" / 1 220 – 3 050 mm

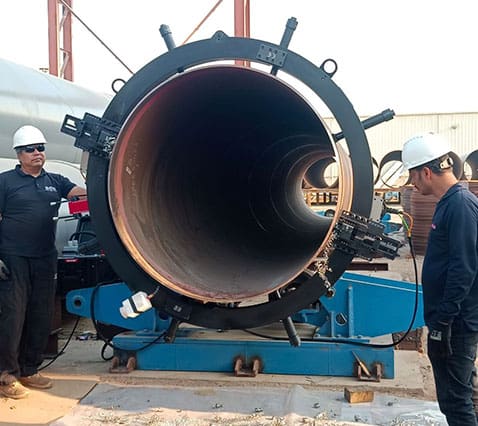

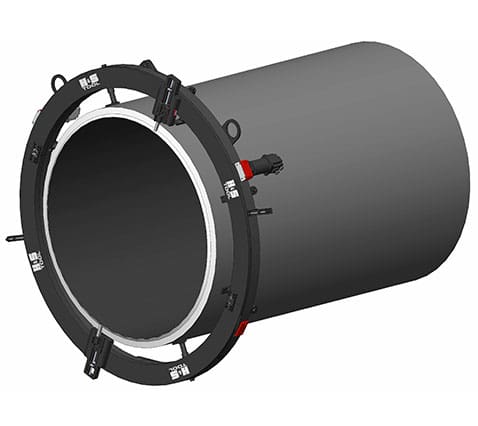

Nowe imadła typu „clamshell” z dzieloną ramą firmy H&S TOOL są w istocie przenośnymi tokarkami. Zapewniają wszechstronność w zakresie cięcia i fazowania (w razie potrzeby jednocześnie), toczenia czołowego, pogłębiania oraz obróbki zewnętrznej rur (i zbiorników) o niemal każdej średnicy. Stalowa obudowa otacza stalowy wewnętrzny pierścień zębaty, obracający się na solidnych łożyskach. W połączeniu z szerokimi, hartowanymi stopkami mocującymi, wyposażonymi w łatwe do odczytania oznaczenia skalowe, umożliwia to szybkie i powtarzalne ustawienie koncentryczne, nawet w przypadku rur i połączeń o nieregularnym kształcie. Szeroki wybór oprzyrządowania, jednostek napędowych i akcesoriów pozwala dostosować maszynę do konkretnego zadania.

Na życzenie dostępne są większe rozmiary oraz maszyny wykonane na zamówienie

Poproś o wycenę

Nawigacja mobilna

Dane techniczne

Opis HSSFC60 HSSFC75 HSSFC90 HSSFC105 HSSFC120
Zakres blokady OD (cale) 48–60″ 60–75″ 75–90″ 90 – 105″ 105–120″
Zakres blokady OD (metryczny) 1 220 – 1 524 mm 1 524 – 1 910 mm 1 910 – 2 290 mm 2 290 – 2 680 mm 2 680 – 3 050 mm
Szczęki zaciskowe 8 8 12 12 12
Waga samego pierścienia 816 kg 1255 kg 1550 kg 1810 kg 2100 kg
Uderzenie w skrzynkę narzędziową 210″ / 8,27 mm 210″ / 8,27 mm 210″ / 8,27 mm 210″ / 8,27 mm 210″ / 8,27 mm
Pozycje mocowania silnika 4 2 2 2 2
Pozycje napastnika na boisku 3 4 4 4 4
Rozmiar łożyska L L L L L
Rozmiar napędu splajnowego 25 mm / 0,98″ 25 mm / 0,98″ 25 mm / 0,98″ 25 mm / 0,98″ 25 mm / 0,98″
Pneumatyczna regulacja prędkości obrotowej na biegu jałowym 1–5 obr./min 1–4 obr./min 1–4 obr./min 1–3 obr./min 1–2 obr./min
Elektryczna regulacja prędkości obrotowej na biegu jałowym nie dotyczy nie dotyczy nie dotyczy nie dotyczy nie dotyczy
Elektryczna regulacja prędkości obrotowej biegu jałowego z serwomechanizmem 1–6 obr./min 1–5 obr./min 1–5 obr./min 1–4 obr./min 1–3 obr./min
Hydrauliczna regulacja prędkości biegu jałowego 1–7 obr./min 1–6 obr./min 1–6 obr./min 1–5 obr./min 1–4 obr./min
Moc silnika pneumatycznego 3,5 hp 3,5 hp 3,5 hp 3,5 hp 3,5 hp
Moc podwójnego silnika pneumatycznego (silników pneumatycznych) 7 hp 7 hp 7 hp 7 hp 7 hp
Moc silnika elektrycznego nie dotyczy nie dotyczy nie dotyczy nie dotyczy nie dotyczy
Moc pojedynczego silnika serwoelektrycznego 1,5 kW 1,5 kW 1,5 kW 1,5 kW 1,5 kW
Moc podwójnego silnika (silników) serwoelektrycznego 3 kW 3 kW 3 kW 3 kW 3 kW
Moc silnika hydraulicznego 5,4 hp 5,4 hp 5,4 hp 5,4 hp 5,4 hp
Napięcie w układzie elektrycznym / serwoelektrycznym 110 / 220 V 110 / 220 V 110 / 220 V 110 / 220 V 110 / 220 V
Napięcie trójfazowego serwoelektrycznego 380–480 woltów 380–480 woltów 380–480 woltów 380–480 woltów 380–480 woltów
Częstotliwość elektryczna / serwoelektryczna 50 / 60 Hz 50 / 60 Hz 50 / 60 Hz 50 / 60 Hz 50 / 60 Hz
Ciśnienie robocze powietrza 90 psi / 6,5 bara 90 psi / 6,5 bara 90 psi / 6,5 bara 90 psi / 6,5 bara 90 psi / 6,5 bara
Podłączenie węża powietrznego 3/4″ 3/4″ 3/4″ 3/4″ 3/4″
Strumień zużycia powietrza (podwójny x2) 90 Cfm / 2500 LPM 90 Cfm / 2500 LPM 90 Cfm / 2500 LPM 90 Cfm / 2500 LPM 90 Cfm / 2500 LPM
Prędkość posuwu na obrót 0,2 mm / 0,008″ 0,2 mm / 0,008″ 0,2 mm / 0,008″ 0,2 mm / 0,008″ 0,2 mm / 0,008″
System blokujący Teleskopowy Teleskopowy Teleskopowy Teleskopowy Teleskopowy
Masa pierścienia 816,0 kg / 1798,97 funtów 1255,0 kg / 2766,80 funtów 1550,0 kg / 3417,16 funtów 1810,0 kg / 3990,36 funtów 2100,0 kg / 4629,70 funtów
Waga zestawu narzędzi (para) 60,0 kg / 132,28 funtów 60,0 kg / 132,28 funtów 60,0 kg / 132,28 funtów 60,0 kg / 132,28 funtów 60,0 kg / 132,28 funtów
Podwójny napastnik 3,5 kg / 7,72 funta 3,5 kg / 7,72 funta 3,5 kg / 7,72 funta 3,5 kg / 7,72 funta 3,5 kg / 7,72 funta
Silnik pneumatyczny 13,55 kg / 29,87 funtów 13,55 kg / 29,87 funtów 13,55 kg / 29,87 funtów 13,55 kg / 29,87 funtów 13,55 kg / 29,87 funtów
Silnik serwo i przekładnia 22,5 kg / 49,60 funtów 22,5 kg / 49,60 funtów 22,5 kg / 49,60 funtów 22,5 kg / 49,60 funtów 22,5 kg / 49,60 funtów
Pojedyncza skrzynka sterownicza NC, 1 napęd silnikowy i kable 33,55 kg / 73,97 funtów 33,55 kg / 73,97 funtów 33,55 kg / 73,97 funtów 33,55 kg / 73,97 funtów 33,55 kg / 73,97 funtów
Podwójna skrzynka sterownicza NC z napędem na 2 silniki i okablowaniem 65,75 kg / 144,95 funtów 65,75 kg / 144,95 funtów 65,75 kg / 144,95 funtów 65,75 kg / 144,95 funtów 65,75 kg / 144,95 funtów
Silnik hydrauliczny 9,95 kg / 21,94 funtów 9,95 kg / 21,94 funtów 9,95 kg / 21,94 funtów 9,95 kg / 21,94 funtów 9,95 kg / 21,94 funtów
Narzędzia ręczne + podkładki wyrównujące 4,2 kg / 9,26 funta 4,2 kg / 9,26 funta 4,2 kg / 9,26 funta 4,2 kg / 9,26 funta 4,2 kg / 9,26 funta
Smarownica z filtrem i wąż 6,7 kg / 14,77 funtów 6,7 kg / 14,77 funtów 6,7 kg / 14,77 funtów 6,7 kg / 14,77 funtów 6,7 kg / 14,77 funtów
  • Wszystkie kompletne maszyny są dostarczane wraz z: pierścieniem/korpusem maszyny, silnikiem, skrzynkami na narzędzia, bijakiem, szczękami blokującymi, skrzynią maszyny oraz narzędziami serwisowymi.
  • W zestawie znajduje się specjalnie zaprojektowane drewniane pudełko ochronne.
  • W standardowym zestawie znajdują się również rysunki techniczne, instrukcja obsługi oraz karta gwarancyjna.
  • Urządzenie pneumatyczne należy używać z filtrem smarującym i olejem – użytkowanie bez tych elementów spowoduje utratę gwarancji.

Zalety produktu

H&S TOOL – szczypce z dzieloną ramą (średnica zewnętrzna 48 – 120″)

Maszyna do cięcia na zimno i fazowania rur typu „clamshell” z dzieloną ramą firmy H&S TOOL została zaprojektowana z myślą o intensywnej eksploatacji oraz cięciu rur i przygotowywaniu do spawania bezpośrednio na budowie. Dzięki solidnej konstrukcji, wszechstronnym opcjom zasilania oraz precyzyjnej konstrukcji zapewnia stałą wydajność w szerokim zakresie zastosowań i materiałów.

Niezrównana wszechstronność cięcia i fazowania

  • Precyzyjnie wykonujefazowanie zewnętrzne, fazowanie wewnętrzne, pogłębianie, fazowanie złożone oraz fazowanie typu „J-prep”.

  • Zaprojektowany z myśląo obróbcewszystkich gatunków stali i stopów specjalnych, dzięki czemu doskonale sprawdza się w wymagających warunkach przemysłowych.

  • Obsługujeszeroką gamę akcesoriów, którerozszerzają jego funkcjonalność w specjalistycznych zastosowaniach, takich jak fazowanie na zewnątrz, pogłębianie otworów czy usuwanie osłon rur.

Szeroki zakres zastosowań

  • Dostępne wpięciu modelach o średnicach zewnętrznych od 48″ (1 220 mm) do 120″ (3 050 mm).

  • Urządzenie umożliwia cięcie i fazowanie rur o grubości ścianek do4,7″ (120 mm).

  • Skrzynka narzędziowa z sprężynowym systemem śledzenia O/Dzapewnia dokładność nawet w przypadku rur o nieregularnym przekroju lub dużej średnicy.

Inżynieria precyzyjna zapewniająca dokładność i niezawodność

  • Teleskopowe szczęki mocująceumożliwiają szybkie, powtarzalne i koncentryczne ustawienie, nawet na nierównych powierzchniach rur.

  • Zaawansowany system łożysk wałkowych z krzywkąumożliwia precyzyjną regulację, zapewniając płynny i precyzyjny obrót przy zmniejszonym zużyciu.

  • Unikalne prowadnice narzędziowe z regulowanym posuwem promieniowymzapewniające równomierne i kontrolowane cięcie.

Moc i elastyczność napędu

  • Różne opcje napędu:pneumatyczny, hydrauliczny oraz serwoelektryczny z sterowaniem numerycznym(220 V lub trójfazowy 380–480 V).

  • W przypadku większych ram dostępny jest system z dwoma silnikami serwo, wyposażony w sterowanie NC z ekranem dotykowym oraz bezprzewodowy pilot zdalnego sterowania, zapewniający operatorowi maksymalne bezpieczeństwo.

  • Standaryzowany blok napędowy zapewnia kompatybilność między wszystkimi modelami, co ułatwia konfigurację i obsługę.

Wytrzymała konstrukcja dostosowana do wymagań pracy w terenie

  • Korona wykonana z wysokiej jakości aluminium i stali poddanej obróbcezapewnia trwałość bez zbędnego obciążenia.

  • Szerokie, hartowane stopki mocującez wyraźnie widocznymi oznaczeniami skali zapewniają szybki montaż i stabilność.

  • Szybkozłączka z zawiasem dzielonymumożliwia błyskawiczny montaż wokół rur wbudowanych w konstrukcję.

  • Produkt dostarczany jest wspecjalnie zaprojektowanym drewnianym pudełku, zapewniającym maksymalną ochronę podczas transportu i przechowywania.

Zwiększona wydajność i bezpieczeństwo operatorów

  • System podwójnego udaruumożliwia posuw o wartości 0,2 mm na obrót, co pozwala na pracę bez użycia rąk.

  • Wydłużony, wygodny uchwytpoprawia ergonomię i zmniejsza zmęczenie operatora.

  • Opcja bezprzewodowego sterowania zdalnegow napędach serwo zwiększa bezpieczeństwo podczas cięcia i fazowania.

Kompleksowe rozwiązania w zakresie oprzyrządowania

  • Szeroki asortymentnarzędzi HSS-Co – zarówno gotowych, jak i litych– do cięcia, fazowania, fazowania złożonego, przygotowywania otworów typu J oraz pogłębiania.

  • System narzędziowy składający się z uchwytu i płytekzmniejsza koszty materiałów eksploatacyjnych dzięki wymiennym płytkom.

  • Dostępnośćnarzędzi wykonanych na zamówieniedo zastosowań specjalistycznych.

Urządzenie H&S TOOL Split Frame Clamshell (średnica zewnętrzna 48–120″) zapewnia wytrzymałość, precyzję i wszechstronność niezbędne do realizacji najbardziej wymagających współczesnych zadań związanych z cięciem rur i przygotowaniem do spawania. Jego solidna konstrukcja, elastyczne opcje napędu oraz zaawansowane systemy narzędziowe sprawiają, że jest to idealne rozwiązanie dla kluczowych projektów realizowanych na placach budowy na całym świecie.
