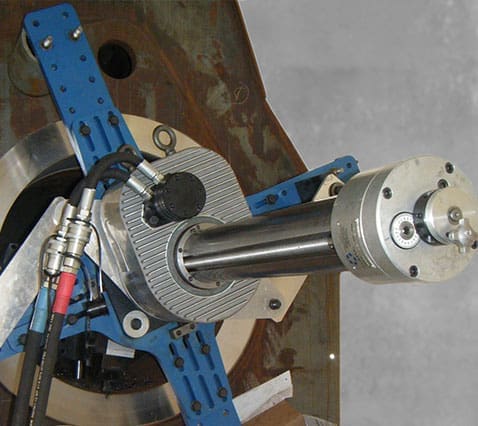

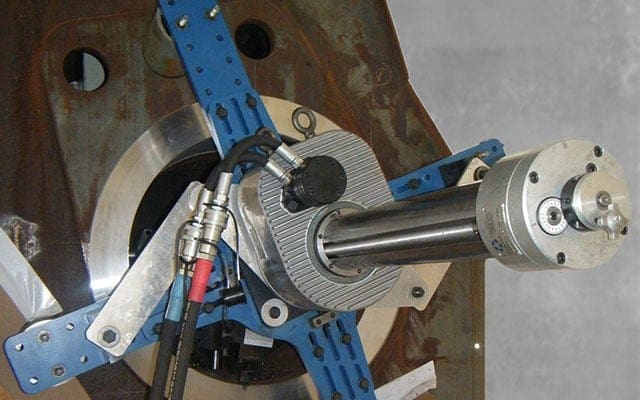

Линейно-расточной станок BB7100

Мощный и при этом компактный

Используйте мощность стационарного станка прямо на строительной площадке, чтобы решать сложные задачи механической обработки в рекордно короткие сроки.

Благодаря гидравлическому двигателю^{объемом}11,3^{куб. дюймов}(185^см³) на валу развивается крутящий момент 2280 фут-фунтов (3090 Н•м) при частоте вращения 29 об/мин.

Компактные модульные компоненты, многие из которых можно поднимать вручную, обеспечивают быструю и простую настройку, что позволяет максимально повысить эффективность и свести к минимуму время простоя.

Универсальный и гибкий

Огромный диапазон обработки: внутренние диаметры от 10,25 до 58,25 дюймов (260,4–1479,6 мм) и торцевые поверхности от 9,6 до 62,5 дюймов (243,8–1587,5 мм).

Подшипники с креплением по внутреннему диаметру и торцевым креплением оснащены сферическими коническими роликовыми подшипниками с фиксацией.

Крепление на конце можно точно отрегулировать в пределах +/- 0,625 дюйма (15,9 мм) для центрирования стержня.

Дополнительные рычаги двойного действия для растачивания и торцевой обработки увеличивают диапазон торцевой обработки и позволяют выполнять как растачивание, так и торцевую обработку без смены оборудования. Квадратные направляющие по всей длине рычагов для растачивания и торцевой обработки обеспечивают быстрое позиционирование в любой точке вдоль рычага. Крепление к держателю инструмента с зазором «нет» осуществляется посредством компрессионного зажима, что обеспечивает максимальную устойчивость инструмента.

Станок обладает широкими возможностями регулировки. Держатель инструмента, полугайка, выравнивание расточного/тороцельного рычага и каретка инструмента — все эти элементы можно настроить для обеспечения максимальной производительности обработки.

Благодаря конфигурации с передней и задней расточными головками можно одновременно использовать две расточные головки.

Для обеспечения ещё большего диапазона торцевой обработки и более длинного непрерывного хода предлагаются новые рамы для растачивания и торцевой обработки. Настройка осуществляется быстро и просто благодаря использованию быстросменного инструмента, соответствующего отраслевым стандартам, как для растачивания, так и для торцевой обработки.

Универсальный держатель инструмента предназначен для работы со стандартными в отрасли инструментами с квадратным хвостовиком номинальным размером 1 дюйм (25,4 мм).

Держатель инструмента на раме для растачивания и торцевой обработки можно поворачивать, что обеспечивает максимальную гибкость при настройке станка (в том числе в некоторых консольных конфигурациях).

Держатель инструмента Net Fit можно закрепить на стержне для выполнения операций торцевой обработки. Для расточки держатель можно отрегулировать таким образом, чтобы устранить зазор между ним и стержнем. Такая гибкость также обеспечивает максимальную жесткость при выполнении любой из этих операций.

Держатель инструмента Net Fit, оснащенный разъемной рамой для упрощения установки на расточной штанге. Его можно настроить как для использования расточной головки при расточке или торцевой обработке, так и для работы с новым узлом расточного/торцевого рычага.

Высококачественный дизайн

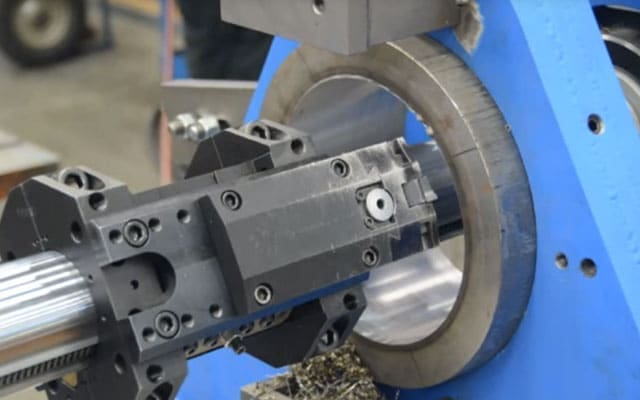

Оснащен модульным держателем инструмента уникальной конструкции, который обеспечивает новый уровень прочности и жесткости за счет передачи сил, возникающих при обработке, непосредственно на расточной штанге через стратегически расположенные регулируемые направляющие башмаки.

Хромированные стержни, прямые с точностью до 0,001 дюйма на фут (0,0254 на 304,8 мм).

В наличии имеются стержни с отверстиями, просверленными пистолетным сверлом, с оптическими мишенями.

Регулируемая съемная полугайка повышает гибкость крепления держателя инструмента в сетке. Простота снятия держателя инструмента позволяет обрабатывать несколько отверстий.

Регулировочная гайка для устранения люфта позволяет в полевых условиях устранять люфт в держателе инструмента и продлевать срок службы станка.
