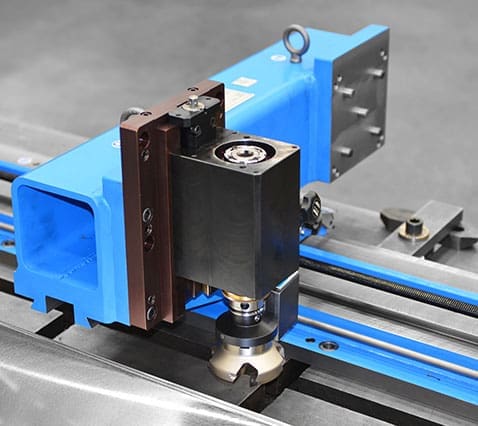

PM4200-freesmachine

De CLIMAX PM4200-freesmachine is een veelzijdige, draagbare oplossing die is ontworpen voor precisiebewerking in veeleisende omgevingen, zowel op locatie als in de werkplaats. Dankzij de longitudinale aangedreven voeding met handmatig gestuurde dwarsverplaatsing levert deze freesmachine soepele, nauwkeurige sneden voor een breed scala aan freestoepassingen. Dankzij het flexibele ontwerp kan de PM4200 stevig rechtstreeks aan het werkstuk worden bevestigd of op een draagconstructie worden gemonteerd, waardoor hij ideaal is voor reparaties ter plaatse, fabricage en het bewerken van grote onderdelen.

De PM4200-freesmachine is ontworpen met het oog op aanpassingsvermogen en prestaties en biedt verschillende verplaatsingsopties voor de X-as van 20, 49 of 78 inch (508,0, 1244,6 of 1981,2 mm) om aan de specifieke eisen van elke opdracht te voldoen. Deze combinatie van draagbaarheid, configureerbare verplaatsingslengtes en nauwkeurige besturing maakt de CLIMAX PM4200-freesmachine tot een betrouwbare keuze voor sectoren die nauwkeurigheid, efficiëntie en flexibiliteit vereisen.

Vraag een offerte aan

Mobiele navigatie

Technische gegevens

SPECIFICATIES	INCH	METRISCH
Max. verplaatsingsbereik op de X-as	20, 49 of 78 inch	508,0, 1244,6 of 1981,2 mm
Max. verplaatsingsbereik Y-as	8 / 12 inch	203,2 mm met Weldon- 304,8 mm met HSK
Max. verticale slag	3/4 inch	76,2 mm met Weldon-spil 101,6 mm met HSK-spil
Spilmaat	0,75 inch	19,1 mm Weldon, 40A (HSK)
Stroomoptie	Elektrisch, pneumatisch of hydraulisch	Elektrisch, pneumatisch of hydraulisch

Voordelen van het product

Hoogwaardig machineontwerp met krachtige prestaties

Nauwkeurig bewerkte zwaluwstaartgeleiders en verstelbare geleidingsblokken zorgen voor een soepele en nauwkeurige beweging.

Alle tandwielen en aandrijvingen zijn permanent gesmeerd en afgedicht, zodat ze in elke stand kunnen worden gebruikt.

Krachtig

Er zijn hydraulische, pneumatische en elektrische motoren beschikbaar om de freesspindel van aandrijving te voorzien.

De toevoeropties omvatten handmatige, elektrische en pneumatische systemen.

Optionele HSK-spil.

Veelzijdig

Er zijn twee verschillende freeskopopties beschikbaar: de spil met een 3⁄4-inch Weldon-schacht en de flexibele HSK 40A-spil.

Naast handmatige toevoer zijn er ook elektrische toevoeropties van 120 V en 230 V beschikbaar voor fijnafstelling.

De elektrische toevoeroptie biedt traploos instelbare snelheden van 0 tot 20 IPM, met een snelverplaatsing via een drukknop.

De standen vooruit, neutraal en achteruit worden bediend met een eenvoudige versnellingspook.

Stevig en duurzaam

Compact en toch stevig ontwerp voor toepassingen op moeilijk bereikbare plaatsen en met beperkte ruimte.

Flexibel

Dankzij de dwarsslede kan de freesspil aan beide zijden van het bed worden gemonteerd.

Een verlengde ram kan worden gebruikt in combinatie met de krachtigere en veelzijdigere HSK-spil.

Met de optionele draaiplaat voor de HSK-freeskop kan de spil in een hoekbereik van 360° worden ingesteld.

Er zijn optionele subplaten verkrijgbaar voor extra stijfheid van het bed en meer installatieflexibiliteit.

Snelle en eenvoudige installatie

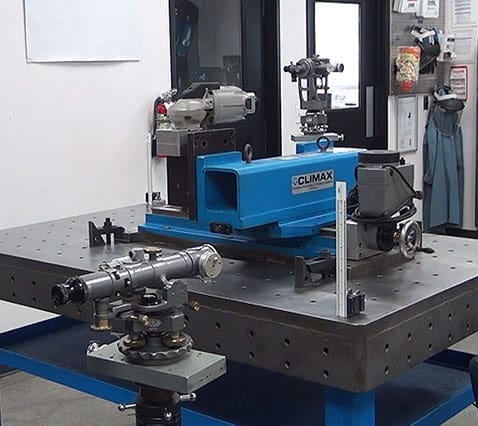

De PM4200, een draagbare 3-assige freesmachine, biedt nauwkeurige en veelzijdige freesmogelijkheden op de werkplek.

Het is zo ontworpen dat het zowel aan het werkstuk als aan een steunconstructie ernaast kan worden bevestigd.

De bedden zijn verkrijgbaar met een uitschuiflengte van 20, 49 en 78 inch (508, 1244,6 en 1981,2 mm).

Toepassingen zijn onder meer:

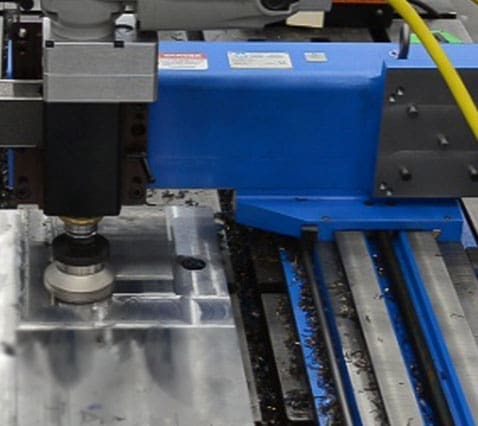

De PM4200 wordt vaak gebruikt voor het frezen van grote, logge onderdelen.

Veel klanten gebruiken de PM4200-machines bij het oplassen en nabewerken van versleten onderdelen van productiemachines, zoals stanspersen.

Lange sleuven voor motorsteunen kunnen eenvoudig worden bewerkt, vaak zonder demontage, aangezien de freesmachine rechtstreeks op het werkstuk kan worden gemonteerd.

Motorsteunen en pompvoeten laten zich gemakkelijk bewerken, vooral op krappe plekken.
