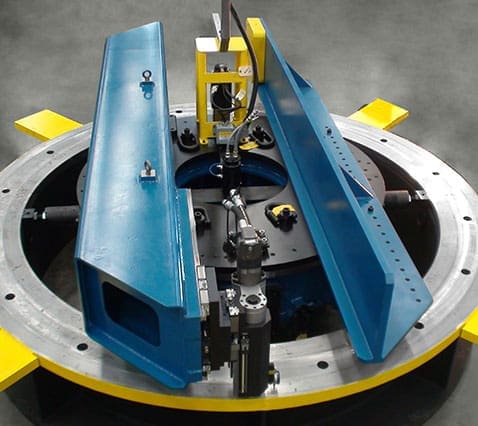

Fresatrice circolare CM6200

La fresatrice circolare CLIMAX CM6200 garantisce prestazioni elevate nella fresatura circolare per applicazioni di lavorazione di flange di grandi dimensioni con diametri compresi tra 73,5 e 199 pollici (1866,9–5054,6 mm). Dotata di un'apertura centrale progettata per accogliere perni di diametro superiore a 24 pollici (609,6 mm), la CM6200 è ideale per lavorazioni complesse sia in cantiere che in officina. Il suo design robusto garantisce rigidità e precisione eccezionali, rendendola una soluzione potente per torri eoliche, basi per gru e altri componenti di grande diametro.

Configurabile per operazioni di fresatura, lavorazione a punta singola e rettifica, il modello CM6200 unisce la versatilità alla potenza necessaria per affrontare in modo rapido ed efficiente anche i lavori più impegnativi di lavorazione di flange di grandi dimensioni. Progettata per garantire affidabilità e produttività, questa fresatrice circolare contribuisce a ridurre i tempi di fermo macchina, mantenendo al contempo tolleranze strette su pezzi di grandi dimensioni. Per diametri inferiori, consultare le fresatrici per flange FF7200 o FF8200.

Navigazione mobile

CARATTERISTICHE TECNICHE POLLICE METRICO
Diametro di montaggio dell'ID 78,9 – 177,2″ 2004,1 – 4500,9 mm
Diametro di fresatura 73,5 – 199″ 1866,9 – 5054,6 mm
Diametro minimo di rotazione del braccio 135.6″ 3444,2 mm
Diametro massimo di oscillazione del braccio girevole 197″ 5003,8 mm

Il design di alta qualità della macchina garantisce prestazioni robuste e potenti

Il design straordinariamente rigido garantisce una lavorazione costante e di alta qualità.

Cuscinetti di precisione precaricati di grande diametro e guide lineari per una piattaforma di lavorazione estremamente rigida.

La corsa radiale e quella assiale utilizzano viti a sfere di precisione.

La testa di fresatura con mandrino conico n. 50 è in grado di gestire facilmente frese frontali con diametro fino a 10 pollici (254,0 mm).

Il contrappeso regolabile garantisce un equilibrio preciso nelle applicazioni verticali.

Distanza libera centrale della macchina progettata per adattarsi a un perno centrale di 24 pollici (609,6 mm) di diametro.

Flessibile e versatile

Può essere configurato per la fresatura o la lavorazione a punta singola.

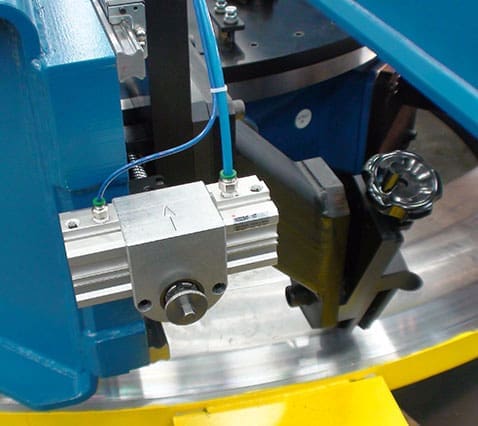

L'opzione a punto singolo consente all'utente di realizzare smussature e scanalature per anelli di tenuta, nonché di ottenere finiture fonografiche.

È disponibile anche una smerigliatrice ad aria per finiture di precisione delle superfici da sigillare.

Azionamento idraulico o servoazionamento con pannello di comando touchscreen e opzioni di controllo angolare disponibili.

Il mandrino ha una corsa di 8 pollici (203,2 mm) ed è anche in grado di eseguire forature.

Numerose opzioni di montaggio, tra cui configurazioni con fissaggio sul diametro interno (ID), sul diametro esterno (OD) o frontale.

L'opzione con piastra girevole consente alla testa di fresatura di ruotare di 360°.

Posizione del braccio regolabile in modo continuo per applicazioni con spazio di oscillazione limitato.

Configurazione e funzionamento rapidi

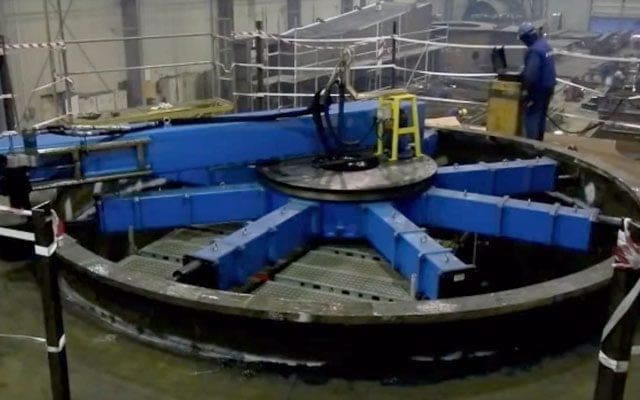

Il sistema di serraggio tubolare rigido con piedini di livellamento consente di livellare la macchina dopo il montaggio nella flangia, garantendo un’installazione semplice e rapida.

Il design modulare consente di smontare molti dei componenti della macchina per facilitarne l'installazione e lo stoccaggio.

Il servocomando con pannello di comando touchscreen consente un'ampia gamma di regolazioni della velocità, dall'avanzamento rapido per la configurazione alle basse velocità di lavorazione per un controllo preciso durante la lavorazione.

Il sistema di controllo angolare servoassistito con pannello di comando touchscreen garantisce un controllo preciso del posizionamento e dell'orientamento della fresa.

Tra le applicazioni figurano:

Edilizia pesante e attività mineraria.

Basi per gru.

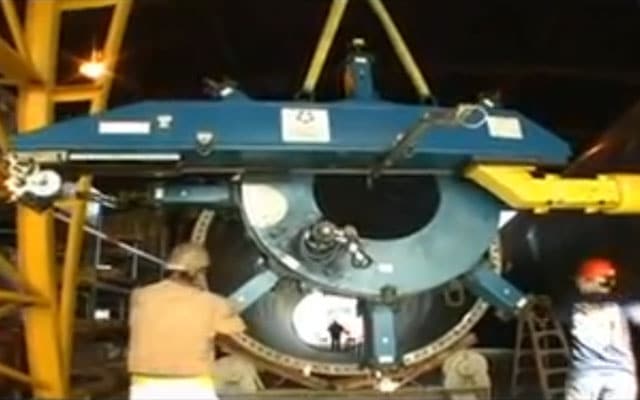

Produzione di torri eoliche.
