INTERVALLO DEL DIAMETRO ESTERNO DEL TUBO: 18 – 28″ / 447 – 725 mm

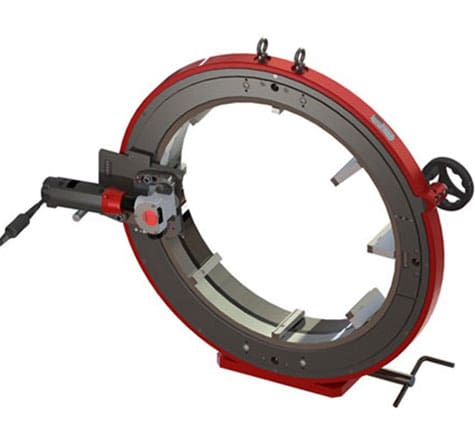

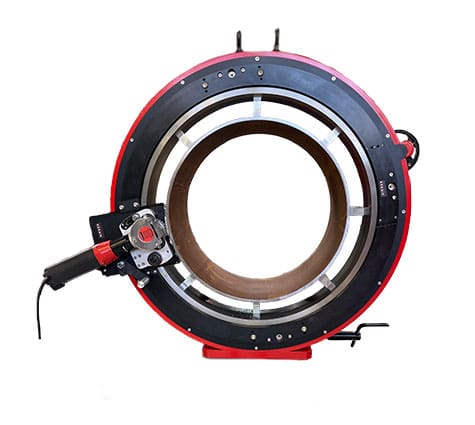

CC721 Macchina da taglio orbitale
Progettata per applicazioni con tubi di grande diametro, la macchina da taglio orbitale CC721 copre un intervallo di taglio orbitale compreso tra 18″ e 28″ (447–725 mm). Il suo processo di taglio orbitale garantisce tagli perpendicolari e privi di bave, mantenendo al contempo la perfetta geometria del tubo, senza alcuna distorsione dovuta alla forza di taglio. La CC721 lavora con precisione e affidabilità tutti i tipi di acciaio e le leghe esotiche.
Dotato di motori pneumatici o elettrici da 1200 W (110 V o 220 V), il modello CC721 è provvisto di un sistema di serraggio concentrico in acciaio inossidabile che migliora la stabilità e la qualità del taglio. La ruota a rotazione fluida, il design a vibrazioni ridotte e la leva di penetrazione prolungano la durata della lama, aumentando al contempo la sicurezza, la produttività e l'efficienza complessiva di taglio.
Navigazione mobile
| Descrizione | Motore elettrico standard | Motore elettrico ad alta velocità | Pneumatico |
| Codice articolo | 721FS15 / 721FS25 | 721FS19 / 721FS29 | 721PD |
| Intervallo di diametro | 18 – 28″ / 447 – 725 mm | 18 – 28″ / 447 – 725 mm | 18 – 28″ / 447 – 725 mm |
| Capacità di taglio* | Fino a 0,6″ / 15 mm | Fino a 0,6″ / 15 mm | Fino a 0,6″ / 15 mm |
| Velocità di rotazione della lama | 30 – 75 giri al minuto | 95 – 280 giri/min | 60 – 110 giri al minuto |
| Potenza del motore elettrico | 1200 watt | 1200 watt | n/a |
| Tensione | 110 / 220 volt | 110 / 220 volt | n/a |
| Frequenza | 50 – 60 Hz | 50 – 60 Hz | n/a |
| Pressione di esercizio dell'aria | n/a | n/a | 43,5 – 87 psi / 3 – 6 bar |
| Radiazione acustica massima | 90 dB | 90 dB | 95 dB |
| Livello di vibrazione | < 2.5 m/s2 | < 2.5 m/s2 | n/a |
| Peso unitario | 256 kg / 564,4 libbre | 256 kg / 564,4 libbre | 256 kg / 564,4 libbre |
| Dimensioni della macchina | 44,88 x 42,40 x 12,40″ / 1104 x 1077 x 315 mm | 44,88 x 42,40 x 12,40″ / 1104 x 1077 x 315 mm | 44,88 x 42,40 x 12,40″ / 1104 x 1077 x 315 mm |
| Dimensioni dell'imballaggio | 25,51 x 48,03 x 52,76″ / 648 x 1220 x 1340 mm | 25,51 x 48,03 x 52,76″ / 648 x 1220 x 1340 mm | 25,51 x 48,03 x 52,76″ / 648 x 1220 x 1340 mm |
| Peso dell'imballaggio | 564 libbre / 256 kg | 564 libbre / 256 kg | 564 libbre / 256 kg |
| * A seconda del tipo di lama utilizzata e del materiale del tubo | |||
- La gamma AXXAIR CC (azionata da un motore elettrico o pneumatico standard o ad alta velocità) è costituita da un sistema di serraggio concentrico in acciaio inossidabile con un elevato numero di punti di contatto, che amplia il campo di taglio e ne migliora la qualità, evitando la deformazione dei tubi.
- Le ganasce in acciaio inossidabile garantiscono la protezione del tubo dalla contaminazione.
- La ruota di rotazione, dal design unico, garantisce una rotazione fluida, prolungando la durata della lama e migliorando la qualità del taglio.
- La leva di penetrazione si innesta nella lama della sega per garantire una penetrazione e un taglio del tubo senza sforzo e uniformi, prolungando la durata della lama e migliorando la sicurezza e la facilità d'uso.
- La ridotta distanza tra la lama e le ganasce riduce le vibrazioni, prolunga la durata della lama e migliora la qualità del taglio.
MATERIALI DI CONSUMO E ACCESSORI
- High quality blades performing burr-free square cuts (< 0.4 mm / 0.015″ perpendicularity precision)
- Olio lubrificante e pasta lubrificante
- Pannelli di supporto per tubi più lunghi
La ruota di rotazione, dal design unico, garantisce una rotazione fluida, aumentando la durata della lama e migliorando la qualità del taglio.
Sistema di serraggio concentrico in acciaio inossidabile con un elevato numero di punti di contatto, che amplia il campo di taglio e ne migliora la qualità, evitando la deformazione del tubo

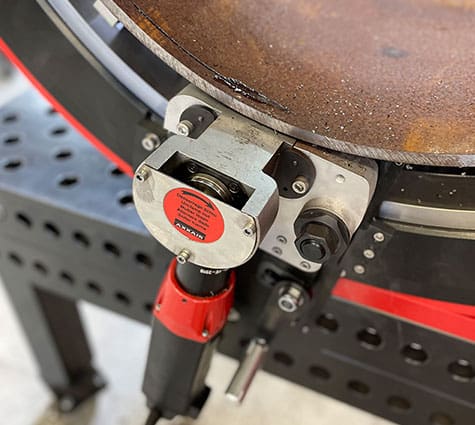

La leva di penetrazione si innesta nella lama della sega per garantire una penetrazione e un taglio del tubo senza sforzo e uniformi, prolungando la durata della lama e migliorando la sicurezza e la facilità d'uso.
AXXAIR offers a wide range of high-quality blades performing burr-free square cuts (< 0.25 mm / 0.01″ perpendicularity precision).
