Die Rohrfasenmaschine TAG PREP 3 ist eine vielseitige Maschine, die für verschiedene Anwendungen konzipiert ist, darunter Außen- und Innenfasen, das Anfasen von Rohrbögen und Formstücken, Planfräsen, Senken, das Entfernen von Schweißnähten und J-Vorbereitung sowie das Planfräsen von Rohrplatten. Sie ist mit allen Stahlsorten und exotischen Legierungen kompatibel und eignet sich perfekt für Rohrvorbereitungsarbeiten. Sie bietet Antriebsoptionen mit Druckluft, Strom (110 V oder 220 V) oder Akku (110 V oder 220 V) und zeichnet sich bei allen Antriebsarten durch ein außergewöhnliches Leistungsgewicht aus. Der 4-Backen-Werkzeughalter nimmt bis zu vier Einsetz- oder Formwerkzeuge auf und ermöglicht so gleichzeitige Außen-, Innen- und Planbearbeitungsvorgänge für Präzision und gleichbleibende Ergebnisse. Kompakt und dennoch leistungsstark eignet sich die PREP 3 ideal für die Reparatur von Kesseln in großen Stückzahlen, das Anfasen von Rohrbögen, das Planbearbeiten von Rohren und das Entfernen von Schweißnähten.

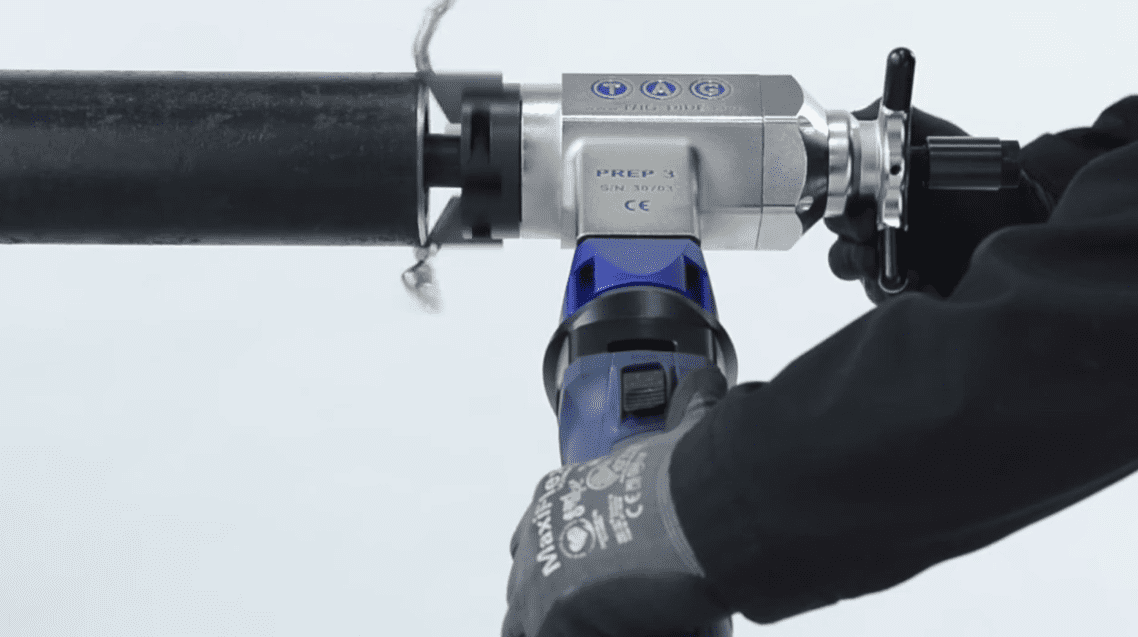

PREP 3 Rohrabschrägmaschine
Bereich: 1,1" – 2,99" Innendurchmesser / 28 – 76 mm, optional ab 0,8" Innendurchmesser / 20 mm
Mobile Navigation
| Beschreibung | Pneumatisch | Elektrisch | Akku-Elektrowerkzeuge |
| Arbeitsbereich | 0,500″ Innendurchmesser – 2,500″ Außendurchmesser / 12,7 Innendurchmesser – 63,5 Außendurchmesser mm | 0,500″ Innendurchmesser – 2,500″ Außendurchmesser / 12,7 Innendurchmesser – 63,5 Außendurchmesser mm | 0,500″ Innendurchmesser – 2,500″ Außendurchmesser / 12,7 Innendurchmesser – 63,5 Außendurchmesser mm |
| Radialer Werkzeugabstand | 0,8″ / 20,3 mm | 0,8″ / 20,3 mm | 0,8″ / 20,3 mm |
| Kopfbreite | 1,6″ / 50,8 mm | 1,6″ / 50,8 mm | 1,6″ / 50,8 mm |
| Leistung | 1,3 PS | 1 PS, 120 V / 6,7 A oder 230 V / 3,4 A | 5,2 Ampere-Stunden |
| Geschwindigkeit | 110 U/min | 0 – 180 U/min | 0 – 180 U/min |
Die Rohr- und Rohrleitungs-Anfasmaschine TAG PREP 3 bietet leistungsstarke, vielseitige und benutzerfreundliche Funktionen für eine Vielzahl von Anwendungen, darunter Anfasen, Rohrvorbereitung, J-Vorbereitung, Planfräsen und Schweißnahtvorbereitung. Dank verschiedener Leistungsoptionen, einer kompakten Bauweise und fortschrittlicher Werkzeughalterfunktionen erzielt sie effiziente und präzise Ergebnisse.
LEISTUNGSSTARKE LEISTUNG
Leistungsstarke Antriebsmotoren: Bieten die erforderliche Drehzahl für dünnwandige Rohre und das nötige Drehmoment für dickwandige Legierungsrohre, wodurch Aufgaben zur Rohrvorbereitung zügig erledigt werden können.
Versetzter 4-Backen-Werkzeughalter: Nimmt bis zu 4 Einsetz- oder Formwerkzeuge auf und ermöglicht so das präzise Anfasen bei der Bearbeitung dickwandiger Rohre.
Unübertroffenes Leistungs-Gewichts-Verhältnis: Bietet hohe Leistung bei geringem Gewicht und eignet sich ideal für anspruchsvolle Anwendungen wie Schweißnahtvorbereitung, Anfasen und das Anfasen von Rohrbögen.
VIELSEITIGKEIT
Schmale Kopfbreite: Ermöglicht den Einsatz der Maschine auf engstem Raum, beispielsweise an Kesselwasserwänden, und macht sie somit ideal für beengte Arbeitsbedingungen wie das Anfasen von Rohrbögen.
Patentierter Multi-Prep®-Werkzeughalter: Kombiniert mehrere Bearbeitungsvorgänge in einem und steigert so die Effizienz beim Anfasen, Planfräsen und bei der Schweißnahtvorbereitung.
Gekapseltes Keildesign: Vereinfacht den Wechsel der Spannbacken und verhindert, dass Teile während der Rohr- und Rohrvorbereitung im Inneren der Rohre verloren gehen.
Materialverträglichkeit: Verarbeitet eine Vielzahl von Materialien, darunter Stahl, Edelstahl und Sonderlegierungen, und eignet sich somit für die Rohrvorbereitung sowie für Arbeiten mit Rohranschrägern.
Antriebsoptionen: Erhältlich als pneumatische, elektrische (110 V oder 220 V) und akkubetriebene Modelle, die Flexibilität für verschiedene Einsatzorte bei der Schweißnahtvorbereitung bieten.
EINFACH ZU VERWENDEN
Air-Lock-Option: Spart erheblich Zeit bei der Vorbereitung großer Mengen von Rohren und Rohrleitungen, da das Werkzeug durch Betätigen eines Ventils sofort verriegelt und entriegelt werden kann.
Leichtbauweise: Komponenten aus Aluminiumlegierung machen die Maschine leicht und handlich, was das Anfasen, die Schweißnahtvorbereitung und das Planfräsen von Rohren für einen einzelnen Bediener vereinfacht.
Vorschuboptionen: Kurbel- oder schraubenschlüsselartige Vorschübe maximieren die Kontrolle, Geschwindigkeit und Konsistenz bei Anfas-, J-Vorbereitungs- und Schweißnahtvorbereitungsarbeiten.
Korrosionsbeständige Oberfläche: Schützt die äußeren Komponenten vor Witterungseinflüssen und verlängert so die Lebensdauer der Maschine in rauen Umgebungen.
Robuster Aufbewahrungskoffer: Schaumstoffeinlagen schützen die Maschine während des Transports und stellen sicher, dass sie jederzeit für Rohr- und Rohrvorbereitungsarbeiten einsatzbereit ist.
