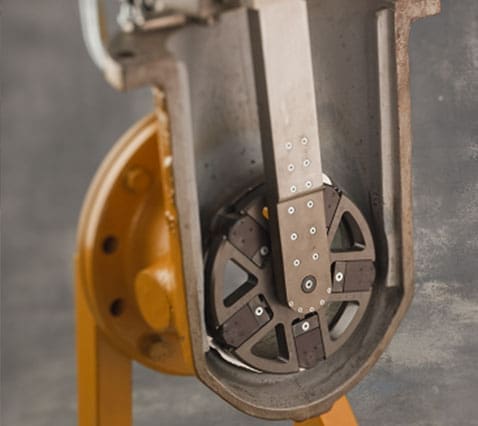

Die Ventilschleif- und Läppmaschine der CLIMAX VM1000-Serie ist eine mobile Präzisionslösung für die Ventilreparatur vor Ort und in der Werkstatt. Sie wurde entwickelt, um Sitze von Absperr- und Rückschlagventilen zu schleifen und zu läppen und die Dichtflächen wieder auf die ursprünglichen Herstellerspezifikationen – oder sogar darüber hinaus – zu bringen. Die auf Effizienz und Genauigkeit ausgelegte Maschine bearbeitet Ventilsitzflächen mit gleichbleibenden Ergebnissen, während ein mitgelieferter Kippadapter eine schnelle Anpassung des Schleifdrucks ermöglicht, um Rüstzeiten zu verkürzen, die Lebensdauer der Ventile zu verlängern und Ausfallzeiten in den Bereichen Stromerzeugung, Öl und Gas, Raffinerie sowie in industriellen Anwendungen zu minimieren.
Ventilschleif- und Läppmaschine der Serie VM1000
Diese Maschine kann nur gemietet, nicht jedoch gekauft werden (Modelle VM1350, VM1500, VM1600).
Mobile Navigation
| TECHNISCHE DATEN | Durchmesserbereich der Sitzfläche | Tauchtiefe | Ventiltyp | Stromversorgung |
| VM1150 | 1,25–6″ / 32 – 150 mm | 16–18″ / 400–450 mm | Tor- oder Schwenk-Prüfung | Elektrisch oder pneumatisch |
| VM1350 | 1,5–14″ / 40–350 mm | 24″ / 600 mm | Tor- oder Schwenk-Prüfung | Elektrisch oder pneumatisch |
| VM1600 | 1,5–24″ / 40–600 mm | 39″ 1000 mm | Tor- oder Schwenk-Prüfung | Elektrisch oder pneumatisch |
LEISTUNGSSTARKE LEISTUNG
Das robuste Antriebssystemverwendet eine Antriebskette, die bis zu drei Größen größer ist als bei der Konkurrenz und eine mittlere Betriebsdauer zwischen Ausfällen (MTBF) von etwa 10.000 Stunden aufweist. Dies minimiert das Risiko von Bruchschäden und kostspieligen Ausfallzeiten im Einsatz.
Fünf Planet-Armestellen sicher, dass sich niemals zwei Scheiben direkt gegenüberliegen und die gesamte Arbeitslast tragen. Alle Scheiben stehen in Kontakt mit der Arbeitsfläche, wodurch die Entstehung von Erhebungen und Vertiefungen am Ventilsitz verhindert wird.
Hochwertige Schleifmittelkönnen dazu beitragen, die Schleifzeit um bis zu 50 % zu verkürzen.
Hochleistungs-Antriebskettengewährleisten eine Betriebsdauer von mindestens 10.000 Stunden.
VIELSEITIGKEIT
Die stark haftenden Medienscheibenwurden speziell so entwickelt, dass sie während des Einsatzes fest haften, sich nach dem Gebrauch jedoch leicht entfernen lassen.
Schneller Wechsel zwischen elektrischem und pneumatischem Betriebdurch einfaches Lösen einer einzigen Klemmschraube.
Vier Konfigurationen mit Sitzdurchmessern von 1,25 bis 24 Zoll (32 – 600 mm).
Eintauchtiefe bis zu 39 Zoll (1000 mm).
Schneller Wechsel vom Schleifen zum Läppendurch einfaches Austauschen der Scheiben.
ZUVERLÄSSIGKEIT
Starre Planetenarmeverhindern Maschinenschwingungen und gewährleisten eine gleichmäßige Oberflächenqualität.
Abgedichtete Planetenarmlagerverhindern das Eindringen von Schleif- und Läppkörnern und verlängern so die Lebensdauer der Lager.
Die Planetenarme sind vorgespannt und so voreingestellt, dass ihr Abstand zueinander nicht mehr als 0,000079 Zoll (0,002 mm) beträgt, was die Ebenheit der Ventilsitzfläche verbessert.
Modulare Komponentenermöglichen eine schnelle und einfache Einrichtung.
Werkseitig abgedichtete Lagerfür einen schnellen und einfachen Austausch des Schleifkopfes.
Die Planetenarmeverfügen über eine Ein-Schrauben-Verstellung zur schnellen Anpassung des Durchmessers.
CE-zertifiziertfür den Einsatz in der Europäischen Union oder in allen Ländern, in denen eine CE-Zertifizierung erforderlich ist.
