Linienbohrmaschine BB8100

Leistungsstark und dennoch kompakt

Nutzen Sie die Leistungsfähigkeit einer stationären Maschine direkt auf der Baustelle, um schwierige Bearbeitungsaufgaben in Rekordzeit zu bewältigen.

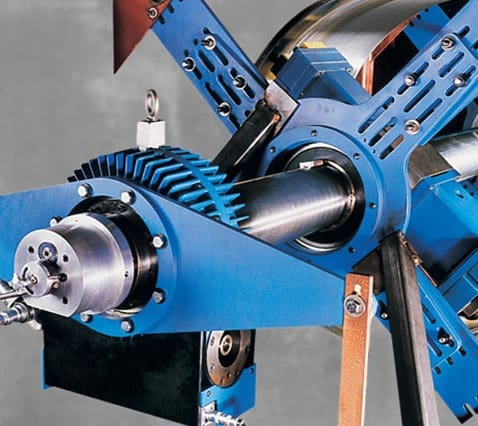

Mit einem Hydraulikmotor mit einem Hubraum von 11,3^in³(185,3^cm³) erzeugt er ein Drehmoment von 4783 ft•lb (6484,9 N•m) an der Stange bei 15,1 U/min.

Kompakte, modulare Komponenten ermöglichen eine schnelle und einfache Inbetriebnahme, maximieren die Effizienz und minimieren Ausfallzeiten.

Vielseitig und flexibel

Die Maschinen bearbeiten Bohrungen mit einem Durchmesser von 14,5 bis 85,6 Zoll (368,3 bis 2174,2 mm) und Planflächen von 14 bis 97,7 Zoll (355,6 bis 2481,6 mm) mit verschiedenen Planbearbeitungsaufsätzen.

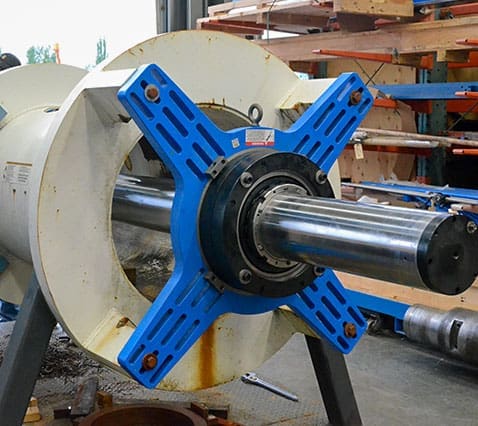

ID- und Endlager sind mit sphärischen Kegelrollenlagern ausgestattet.

Die Endhalterung lässt sich um +/- 0,25 Zoll (6,35 mm) feinjustieren, um die Stange zu zentrieren.

Optionale Doppelwirkungs-Bohr-/Plandarmarme erweitern den Plandbereich und ermöglichen sowohl das Bohren als auch das Plandfräsen, ohne dass ein Werkzeugwechsel erforderlich ist. Durchgehende Vierkantführungen an den Bohr-/Plandarmarmen ermöglichen eine schnelle Positionierung an jeder Stelle entlang des Arms. Die Befestigung am Net-Fit-Werkzeugträger erfolgt durch Klemmung, um maximale Werkzeugstabilität zu gewährleisten.

Die Maschine ist äußerst flexibel einstellbar. Der Werkzeugträger, die Halbmutter, die Ausrichtung des Bohr-/Plandreharms und der Werkzeugschlitten lassen sich jeweils individuell einstellen, um die Bearbeitungsleistung zu maximieren.

Der Net-Fit-Werkzeughalter kann für Plandreharbeiten an der Stange festgeklemmt werden. Für Bohrarbeiten lässt sich der Halter so einstellen, dass das Spiel zwischen Halter und Stange beseitigt wird. Diese Flexibilität gewährleistet zudem maximale Steifigkeit bei beiden Bearbeitungsvorgängen.

Werkzeughalter „Net Fit“ mit geteiltem Rahmen zur vereinfachten Montage an der Bohrstange. Er kann so konfiguriert werden, dass entweder der Bohrkopf-Satz zum Bohren oder Plandrehen oder die neue Bohr-/Plandreharm-Baugruppe verwendet wird.

– Dank der Konfiguration mit vorderem und hinterem Bohrkopf können zwei Bohrköpfe gleichzeitig eingesetzt werden.

Für einen noch größeren Plandrehbereich mit längerem Radialhub sind die neuen Bohr- und Plandreharme erhältlich. Die Einrichtung erfolgt schnell und einfach dank des branchenüblichen Schnellwechselsystems für Bohr- und Plandrehvorgänge.

Der äußerst vielseitige Werkzeughalterblock ist für branchenübliche Werkzeuge mit einem quadratischen Nennschaft von 1 Zoll (25,4 mm) geeignet.

Der Werkzeughalter am Bohr-/Plandreharm lässt sich drehen und bietet so maximale Flexibilität bei der Bearbeitungseinrichtung (einschließlich einiger freitragender Konfigurationen).

Hochwertiges Design

Verfügt über einen einzigartig konstruierten modularen Werkzeugträger, der durch die direkte Ableitung der Bearbeitungskräfte auf die Bohrstange über strategisch angeordnete, einstellbare Führungsschuhe ein neues Maß an Festigkeit und Steifigkeit bietet.

Hartverchromte Stangen, gerade mit einer Toleranz von 0,001 Zoll pro Fuß (0,0254 pro 304,8 mm).

Optional sind mit Bohrungen versehene Stangen mit optischen Zielmarken erhältlich.

Die verstellbare, abnehmbare Halbmutter erhöht die Flexibilität des Werkzeugträgers im Netz. Durch das einfache Abnehmen des Werkzeugträgers können mehrere Bohrungen bearbeitet werden.

Die Spielausgleichsmutter ermöglicht eine Einstellung vor Ort, um das Spiel im Werkzeugträger zu beseitigen und die Lebensdauer der Maschine zu verlängern.
