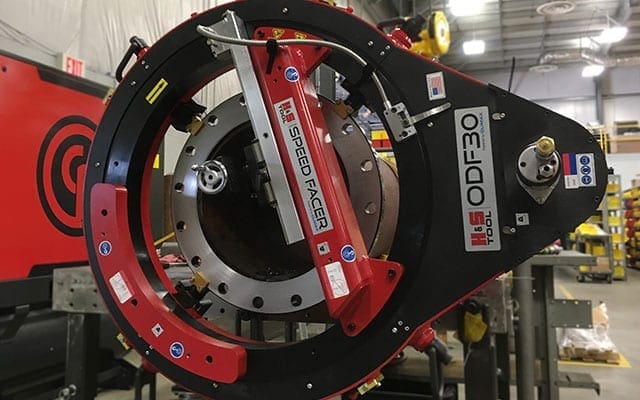

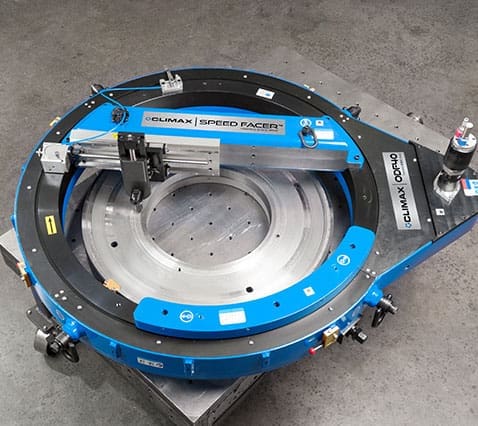

SPEED FACER™ ODF30 – ODF120

Die CLIMAX SPEED FACER™ ODF30 – ODF120 ist eine leistungsstarke Lösung für das Planfräsen von Flanschen mit Außendurchmesserbefestigung, die darauf ausgelegt ist, Sicherheit, Geschwindigkeit und Präzision im Einsatz zu maximieren. Diese für anspruchsvolle industrielle Umgebungen konzipierte Planfräsmaschine für Flansche mit Außendurchmesserbefestigung verfügt über eine Fernsteuerung des Vorschubs und ein automatisches Vorschubsystem, das eine echte freihändige Bearbeitung ermöglicht. So bleiben die Bediener sicher von beweglichen Bauteilen ferngehalten, während gleichzeitig die Konsistenz und Produktivität verbessert werden.

Der SPEED FACER™ wurde für eine schnelle Inbetriebnahme entwickelt und verfügt über maßgeschneiderte Einstellfinger und Nivellierfüße, die die Ausrichtung und Einrichtung vereinfachen, sodass Bediener innerhalb von 15 Minuten oder weniger vom Auspacken bis zum ersten Schnitt bereit sind. Stufenlos einstellbare Vorschubgeschwindigkeiten sorgen in Kombination mit einem vollständig drehbaren Werkzeugkopf und um 360° drehbaren Werkzeugen für außergewöhnliche Flexibilität bei hohen Zerspanungsraten, variablen Oberflächengüten und einer breiten Palette an Plandrehbearbeitungen. Diese Vielseitigkeit macht den CLIMAX SPEED FACER™ ODF30 – ODF120 zur idealen Wahl für die effiziente und präzise Plandrehbearbeitung von Außenflanschen in zahlreichen Branchen.

Angebot anfordern

Zu vermieten

Mobile Navigation

Technische Daten

Modell	Montagebereich	Montagebereich mit Fußverlängerung	Durchmesserbereich der Stirnfläche:	Motorvariante:
ODF30	19,2 – 30,5″ / 488 – 775 mm	9,2 – 30,5″ / 234 – 775 mm	0 – 30,5″ / 0 – 775 mm	Pneumatisch oder hydraulisch – Riemenantrieb
ODF40	29,2 – 40,5″ / 742 – 1029 mm	19,2 – 40,5″ / 488 – 1029 mm	0 – 40,5″ / 0 – 1029 mm	Pneumatisch oder hydraulisch – Riemenantrieb
ODF50	39,2 – 50,5″ / 996 – 1283 mm	29,2 – 50,5″ / 742 – 1283 mm	0 – 50,5″ / 0 – 1283 mm	Pneumatisch oder hydraulisch – Riemenantrieb
ODF60	49,2 – 60,5″ / 1250 – 1537 mm	39,2 – 60,5″ / 996 – 1537 mm	0 – 60,5″ / 0 – 1537 mm	Pneumatisch oder hydraulisch – Riemenantrieb
ODF70	59,2 – 70,5″ / 1512 – 1791 mm	49,2 – 70,5″ / 1250 – 1791 mm	0 – 70,5″ / 0 – 1791 mm	Pneumatisch oder hydraulisch – Riemenantrieb
ODF80	69,2 – 80,5″ / 1757 – 2044 mm	59,2 – 80,5″ / 1503 – 2044 mm	0 – 80,5″ / 0 – 2044 mm	Pneumatisch oder hydraulisch – Riemenantrieb
ODF90	79,2 – 90,5″ / 2011 – 2298 mm	69,2 – 90,5″ / 1757 – 2298 mm	0 – 90,5″ / 0 – 2298 mm	Pneumatisch oder hydraulisch – Riemenantrieb
ODF100	89,2 – 100,5″ / 2265 – 2552 mm	79,2 – 100,5″ / 2011 – 2552 mm	0 – 100,5″ / 0 – 2552 mm	Pneumatisch oder hydraulisch – Riemenantrieb
ODF110	99,2 – 110,5″ / 2519 – 2806 mm	89,2 – 110,5″ / 2265 – 2806 mm	0 – 110,5″ / 0 – 2806 mm	Pneumatisch oder hydraulisch – Riemenantrieb
ODF120	109,2 – 120,5″ / 2773 – 3060 mm	99,2 – 120,5″ / 2519 – 3060 mm	0 – 120,5″ / 0 – 3060 mm	Pneumatisch oder hydraulisch – Riemenantrieb

Produktvorteile

LEISTUNGSSTARKE UND PRÄZISE BEARBEITUNG
Ein Druckluftmotor mit bis zu 3 hp sorgt für mehr Leistung und Drehzahl, was zu höheren Zerspanungsraten führt, sodass die Arbeit schnell erledigt wird.

Die optimierte Untersetzung sorgt für den erforderlichen Drehzahlbereich, um Hartmetall- oder HSS-Werkzeuge einsetzen zu können, was für zusätzliche Flexibilität und Leistung sorgt.

Stufenlos einstellbare Vorschubgeschwindigkeiten von 0,001 bis 0,032 Zoll/Umdrehung (0,025 – 0,813 mm/Umdrehung) ermöglichen operative Flexibilität für einen höheren Materialabtrag und unterschiedliche Anforderungen an die Oberflächengüte.

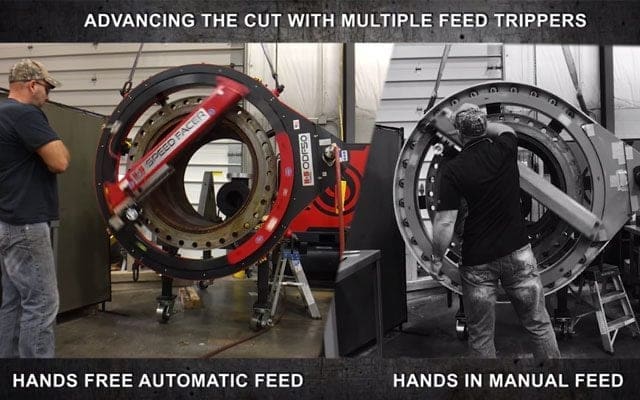

Mehrere Vorschubauslöser zur Betätigung der einstellbaren Vorschubeinheit. Dies ermöglicht bei Bedarf hohe Vorschubgeschwindigkeiten für maximale Zerspanungsleistung.

VIELSEITIGKEIT UND BENUTZERFREUNDLICHKEIT

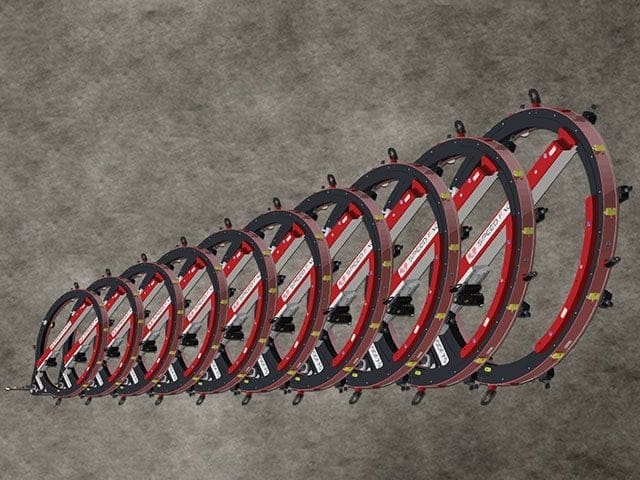

Wählen Sie aus 10 Modellen, die für die Bearbeitung von Flanschen mit einem Durchmesser von bis zu 30,5, 40,5, 50,5, 60,5, 70,5, 80,5, 90,5, 100,5, 110,5 oder 120,5 Zoll (775, 1029, 1283, 1537, 1791, 2045, 2299, 2553, 2807 oder 3061 mm Durchmesser.

Werkzeugkopf und Schneideinlage lassen sich unabhängig voneinander um 360° in jeden beliebigen Winkel drehen, was eine optimale Positionierung der Schneideinlage und Flexibilität bei der Herstellung einer Vielzahl von Schnitte ermöglicht, darunter Fasen, O-Ring-Nuten, rechtwinklige Schultern und andere schräge Flächen.

Die Möglichkeit der rückseitigen Befestigung bietet noch mehr Flexibilität bei Bearbeitungsvorgängen, bei denen Brücken im Weg sind oder wenn Flansche auf der Rückseite des Rohrflansches bearbeitet werden.

Dank abnehmbarer Zuführungsauslöser sind verschiedene Montagepositionen möglich, wodurch Hindernisse optimal umgangen werden können.

Einstellstützen und Nivellierfüße ermöglichen einen schnellen und einfachen Aufbau sowie die Ausrichtung der Maschine und reduzieren so die Kranzeit.

Der umkehrbare Druckluftmotor kann je nach Hindernissen oder Betriebsart entweder von oben oder von unten an der Maschine montiert werden.

Die maßgefertigte Transportkiste bietet erweiterte Versandmöglichkeiten und schützt vor Witterungseinflüssen sowie vor Beschädigungen vor Ort oder während des Transports.

Auf Anfrage erhältliche Schneidwerkzeuge machen eine Auslagerung überflüssig. Der Werkzeughalter kann Werkzeuge mit einem Durchmesser von bis zu 0,75 Zoll (19,1 mm) aufnehmen.

SICHERHEITS-
Das automatische Zuführsystem schützt die Hände des Bedieners vor beweglichen Teilen und sorgt für einen reibungslosen Arbeitsablauf.

Der Lagerschutz verhindert, dass Späne und Fremdkörper in das Lager und das Riemenantriebssystem gelangen, und schützt den Bediener so vor offensichtlichen Quetsch- und Verwicklungsgefahren.

Ein Niederdruck-Sicherheitsverriegelungssystem verhindert ein unbeabsichtigtes Wiederanlaufen nach Ausfall des Versorgungsluftdrucks.

Not-Aus für schnelles Anhalten und kontrolliertes Wiederanlaufen.

CE-zertifiziert
